Lexikon der Biologie: Astigmatismus

Astigmatismus m [von griech. a- = nicht, stigma = Punkt], Zweischalenfehler,Abbildungsfehler, bei dem durch die Abbildung eines seitlich von der optischen Achse gelegenen Punkts G eines Gegenstands durch eine astigmatische Linse das schräg durch die Linse tretende Strahlenbündel aufgrund der unterschiedlichen Brechung der Linse nicht in einen gemeinsamen Brennpunkt fokussiert wird, sondern in zwei in einem gewissen Abstand (astigmatische Differenz) senkrecht zueinander liegenden Brennlinien, entsprechend den Hauptkrümmungsrichtungen der Linse ( vgl. Abb. ). Je schräger das Strahlbündel die Linse durchsetzt, um so größer wird der Astigmatismus. Durch eine Blende läßt sich dieser Abbildungsfehler zwar reduzieren, jedoch fällt die optimale Blendenlage nicht mit der des Asymmetriefehlers (Koma) zusammen. – Der Astigmatismus des Auges, auch Stabsichtigkeit genannt, beruht im Gegensatz zum Astigmatismus von sphärisch symmetrischen Linsen auf einer echten Asymmetrie der Oberfläche des optischen Systems (hier der ungleichförmigen Wölbung der Hornhaut, die meist in vertikaler Richtung etwas stärker gekrümmt ist als in horizontaler Richtung), wodurch ein Punkt auf der Netzhaut als Strich (Stab) abgebildet wird. Ein Brechkraftunterschied bis 0,5 Dioptrien wird als physiologischer Astigmatismus bezeichnet, da er durch neurale Leistungen ausgeglichen wird. Je nach Art der Wölbung kann der Astigmatismus durch Zylinderlinsen korrigiert werden. Die Angabe des Sehfehlers erfolgt dabei durch die Winkellage der am wenigsten zu korrigierenden Ebene. Aberration, Bildfeldwölbung, Donders (F.C.), Young (T.).

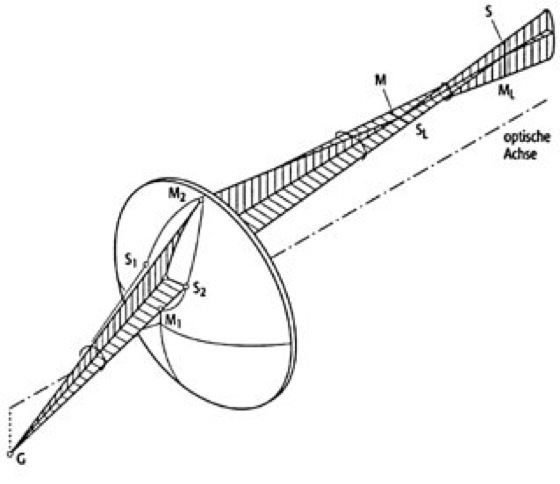

Astigmatismus

Abbildung eines seitlich von der optischen Achse liegenden Objektpunkts G durch eine astigmatische Linse. Die Strahlen, die in der Meridionalebene verlaufen, schneiden sich im Punkt M. In diesem Punkt sind die Strahlen in der Sagittalebene noch nicht vereinigt und bilden eine horizontale Brennlinie SL. Im Vereinigungspunkt S dieser Strahlen dagegen divergieren die Strahlen der Meridionalebene und bilden eine vertikale Brennlinie ML. Die Verbindung aller astigmatischen Brennpunkte verschiedener Objektbündel ergibt Kurven, die als astigmatische Bildschalen bezeichnet werden und im allgemeinen gewölbt sind. Man nennt sie deshalb astigmatische Bildfeldwölbung, und das Auseinanderklaffen wird als Astigmatismus bezeichnet.
Copyright 1999 Spektrum Akademischer Verlag, Heidelberg
