Lexikon der Biologie: Geiger-Müller-Zählrohr

Geiger-Müller-Zählrohr, Auslösezähler, Gerät zum Nachweis ionisierender Strahlen, das aus einem mit Gas oder Dampf von geringem Druck gefüllten Metallzylinder mit einer zentralen Drahtelektrode, die gegen die Wandung eine Spannung von 100 bis 1000 Volt aufweist, aufgebaut ist. Die von der Strahlung erzeugten Ionen (positive Gasionen und freie Elektronen) werden unter dem Einfluß des elektrischen Feldes so hoch beschleunigt, daß es durch Stoß-Ionisation zu Ionisierungslawinen und schließlich zu kurzdauernden Gasentladungen kommt, die durch einen Impulsverstärker mit anschließendem Zählwerk registiert und gezählt werden ( üä vgl. Abb. 1 ). Ist die Betriebsspannung so eingestellt, daß die Impulshöhe bzw. der im Zählrohr fließende Strom proportional der primären Ionisation (d.h. Energie) der einfallenden Teilchen ist (Proportionalbereich; üä vgl. Abb. 2 ), spricht man von einem Proportionalzählrohr. Ein Proportionalzählrohr gestattet die Unterscheidung verschiedener Strahlungsarten, z.B. von stark ionisierenden Alphastrahlen und schwach ionisierenden Betastrahlen. Isotope.



Geiger-Müller-Zählrohr

Abb. 1: Beim Durchgang eines hochenergetischen Teilchens werden positive und negative Ionen erzeugt, wodurch das Zählgas kurzfristig leitend wird. Die so erzeugten Stromstöße werden mit einem Impulszähler registriert. Die Abb. zeigt (schematisch) die transversale Lawinenausbreitung in einem Auslösezählrohr.



Geiger-Müller-Zählrohr

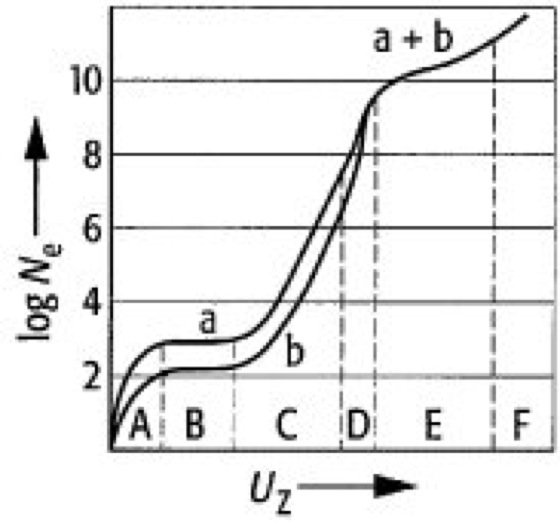

Abb. 2: Elektronenzahl Ne in Abhängigkeit von der Zählrohrspannung Uz für verschiedene Werte (a, b) der Primärionisation. A Bereich der Ladungssammlung, B Ionisationskammerbereich, C Proportionalbereich, D Geiger-Schwelle, E Auslösebereich, F Dauerentladung.
