Lexikon der Biologie: Molekülmodelle

Molekülmodelle, Darstellung von Molekülstrukturen, d.h. der geometrischen Anordnung der Atome in Molekülen, in dreidimensionaler Form durch „Baukasten“-Elemente (früher materiell, heute computergraphisch; ü vgl. Abb. ). Kalottenmodell: Darstellung von Molekülen durch überlappende Kugelabschnitte, die neben den Bindungswinkeln (chemische Bindung) und Atomabständen auch die Atomwirkungsradien (Van-der-Waals-Radien) exakt angeben. Das Kalottenmodell wird auch CPK-Modell genannt, weil es von E.J. Corey und L.C. Pauling vorgeschlagen und später von Koltun modifiziert wurde. In farbigen Kalottenmodellen sind den Atomen folgende Farben zugeordnet: Wasserstoff weiß, Kohlenstoff schwarz, Stickstoff blau, Sauerstoff rot, Phosphor hellgelb, Schwefel dunkelgelb. Kugel-Stab-Modell: Darstellung der Atome als Kugeln einheitlicher Größe, der Bindungen als Stäbe einheitlicher Länge. Die Verjüngung der Stäbe zeigt grob die Ausrichtung der Bindungen vor oder hinter der Papierebene an, nur die Bindungswinkel stimmen exakt. Skelettmodell: nur molekulares Grundgerüst gezeigt; Positionen der Atome werden durch Verbindungs- und Endpunkte der Bindungen angegeben. Adenosintriphosphat (Abb.), Kendrew (J.C.), Membran (Abb.); Kohlenhydrate IKohlenhydrate II , Photosyntese I, Proteine I–II.



Molekülmodelle

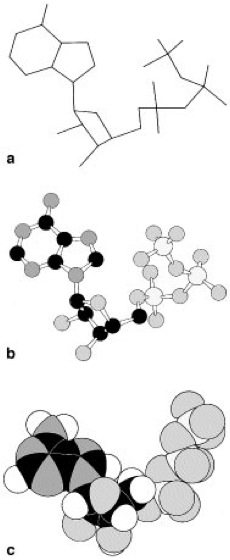

Darstellung des Adenosintriphosphats (ATP) in verschiedenen Molekülmodellen (hier in 1farbiger Wiedergabe): aSkelettmodell,bKugel-Stab-Modell,cKalottenmodell. Die Wasserstoffatome sind nur in c berücksichtigt.

Copyright 1999 Spektrum Akademischer Verlag, Heidelberg
