Lexikon der Geographie: Rasterdaten

Rasterdaten, Datenmodell, in dem Bildinhalte (z.B. Fotos) oder räumliche Objekte als (quadratische) Rasterzellen in einer zweidimensionalen Datenmatrix abgebildet werden. Rasterdaten werden sowohl in der allgemeinen Computertechnik verwendet (z.B. Bildschirmdisplay), als auch in verschiedenen Anwendungsprogrammen. In der Geoinformatik kommen sie insbesondere in der digitalen Bildverarbeitung und in (Raster-) GIS zum Einsatz. Enthalten die Rasterzellen Bildinformationen, spricht man auch von Pixel. Bei einem Schwarz-Weiß-Bild enthält ein solches Pixel den so genannten Grauwert, der Abstufungen zwischen Schwarz und Weiß quantifiziert. Bei einer Farbaufnahme entspricht der Pixelwert dem Farbwert für eine der drei Grundfarben. Um ein Farbbild durch additive oder subtraktive Farbmischung zu generieren, sind folglich drei Raster-Datensätze erforderlich. Bei Raster-GIS-Daten enthält eine Zelle hingegen in der Regel eine vom Anwender willkürlich festgelegte Codezahl für eine bestimmte thematische Information. Beispiel: In einer Landnutzungskarte etwa könnten allen Zellen, deren Gebiet die Landnutzung "Wald" aufweist, der Wert "1" zugewiesen sein, allen Wiesen der Wert "2" usw. Das Flächenobjekt "Wald" würde also durch alle Rasterzellen mit dem Wert "1" abgebildet. Im Rasterdatenmodell wird die Lage eines Objektes grundsätzlich durch die Position der entsprechenden Zellen in der aus Zeilen und Spalten bestehenden Datenmatrix erfasst. Anders als beim Vektormodell (Vektordaten) wird die Objektgeometrie (Geometriedaten) also nicht explizit abgespeichert; gleiches gilt auch für Nachbarschaftsbeziehungen. Da räumliche Objekte im Rastermodell nicht in ihrer Gesamtheit erfasst, sondern in diskrete Einheiten – die Rasterzellen – unterteilt werden, ist dieses Datenmodell für eine Reihe von GIS-Analysen, wie z.B. Overlay- und Nachbarschaftsoperationen besonders gut geeignet. Auf der anderen Seite erfordern Rasterdaten – zumindest ohne Datenkompression – im Allgemeinen erheblich mehr Speicherplatz als eine entsprechende Abbildung im Vektormodell. Rasterdaten sind außerdem für verschiedene andere Zwecke – z.B. Netzwerkanalysen, interaktive Visualisierung von Attributdaten – und für computerkartographische Zwecke weniger geeignet. Abb.

TC

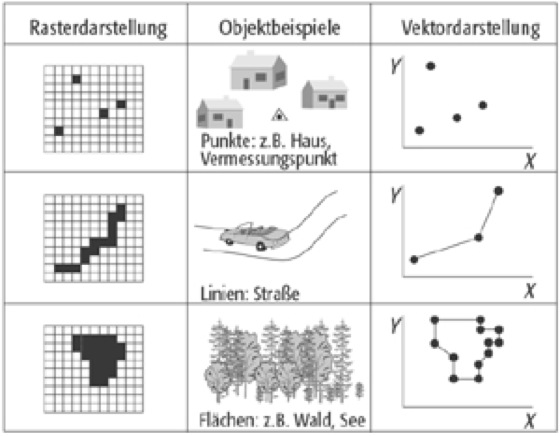

Rasterdaten: Rasterdaten: Raster- und Vektordarstellung räumlicher Objekte.
Copyright 2001 Spektrum Akademischer Verlag, Heidelberg
