Lexikon der Geowissenschaften: mechanische Distanzmessung

mechanische Distanzmessung, das älteste Verfahren der Streckenbestimmung. Zur Vermarkung der zu messenden Distanz werden auf dem Anfangs- und Endpunkt Fluchtstäbe senkrecht aufgestellt und ggf. einige eingefluchtet. Die Distanz wird durch Vergleich mit einem bekannten Maß, z.B. einem Meßband, durch ein- oder mehrmaliges Anlegen bestimmt. Man unterscheidet Messungen in ebenem oder geneigtem Gelände. Bei der Messung im ebenen Gelände wird das Meßband mit seiner Nullmarke an den Anfangspunkt A angelegt, in die signalisierte Fluchtlinie eingewiesen und die straffgezogene erste Meßbandlänge abgesetzt, d.h. das Meßbandende wird z.B. mit Kreide oder einer Zählnadel, gekennzeichnet. Danach wird die Nullmarke des Meßbandes an die erste Markierung, z.B. 20 m-Marke, angehalten und die zweite Bandlage abgesetzt ( Abb. 1 ). Der Ablauf wiederholt sich, bis nur noch die Restdistanz zum Endpunkt B gemessen und abgelesen werden muß. Die Anzahl der Meßbandlagen plus die Restdistanz ergibt die Gesamtdistanz.

Um im geneigten Gelände die Distanzen in Strecken zu überführen, muß man eine Staffelmessung vornehmen ( Abb. 2 ). Dazu muß der horizontale Abstand zweier Punkte, z.B. der Anfangs- und Endpunkt eines Meßbandes oder eines Teils davon auf die geneigte Ebene, z.B. mit einem Schnurlot abgelotet werden. An dem abgeloteten Punkt muß danach die Nullmarke des Meßbandes wieder angelegt werden. Die Gesamtstrecke ergibt sich aus den horizontal abgesetzten Teilstrecken plus der Reststrecke ( Abb. 3 ). Es können auch die schrägen Distanzen s' unmittelbar auf dem Gelände gemessen werden. Mit Hilfe der bestimmten Geländeneigung oder des Höhenunterschiedes Δh ist die schräge Distanz auf die Horizontale s zu reduzieren. Mit einem Stahlmeßband und einfachen Hilfsmitteln läßt sich eine Strecke von ca. 100 m mit einer Genauigkeit von 3 bis 4 cm bestimmen. Für genauere mechanische Streckenbestimmungen muß das Stahlmeßband geprüft, die Meßtemperatur und weitere Einflußfaktoren berücksichtigt werden. Zur Präzisionsdistanzmessung werden Meßbänder oder -drähte aus Invar eingesetzt. [KHK]


mechanische Distanzmessung 1: im ebenen Gelände.

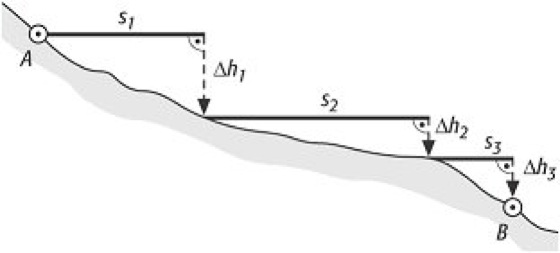

mechanische Distanzmessung 2: Staffelmessung. mechanische Distanzmessung 2:

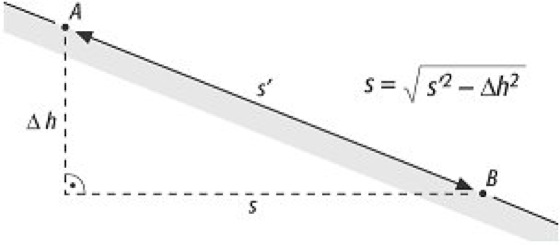

mechanische Distanzmessung 3: Reduzierung der Schrägstrecke. mechanische Distanzmessung 3:
Copyright 2000 Spektrum Akademischer Verlag, Heidelberg
