Lexikon der Mathematik: Pantograph
Gerät zum Vergrößern und Verkleinern von Zeichnungen und Figuren.

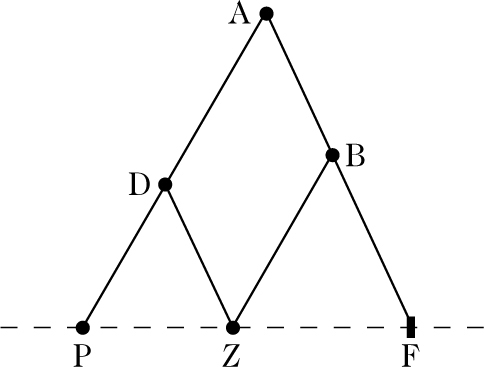

Der Pantograph besteht aus einem Gelenkparallelogramm ABZD, das um den Pol P bewegt werden kann; Fahrstift F, Zeichenstift Z und Pol P liegen auf einer Geraden.
Pantograph
© Springer-Verlag GmbH Deutschland 2017 Bild vergrößern
Das Umzeichnungsverhältnis ist AB : AF, für Vergrößerungen werden Z und F vertauscht.
