Lexikon der Optik: Universaldrehtisch
Universaldrehtisch, Fedorow-Tisch, um mehrere horizontale und vertikale Achsen drehbarer Objekttisch eines Polarisationsmikroskops, mit dem der zwischen zwei Kugelsegmenten in deren Mittelpunkt angeordnete Kristall in eine beliebige Raumlage gebracht werden kann (Abb.). Damit ist es möglich, ausgezeichnete optische Richtungen wie Symmetrieebenen, Symmetrieachsen und optische Achsen zur Mikroskopachse auszurichten und zu kristallographischen Richtungen in Beziehung zu setzen. Angewandt wird der U. zur Bestimmung der Hauptbrechzahlen nz, ny und nx, des Achsenwinkels 2V, des Chemismus trikliner Feldspäte sowie des richtungsabhängigen Reflexionsvermögens opaker Proben. Eine spezielle Anwendung ist die Gefügeanalyse an natürlichen oder technischen Gesteinen über die Ermittlung der Orientierungsverteilung der optischen Achse eines Leitminerals (Quarz, Calcit) mit einem dreiachsigen U.
![](javascript:ShowPic("/lexika/images/optik/fff1633.jpg", "428", "333");)

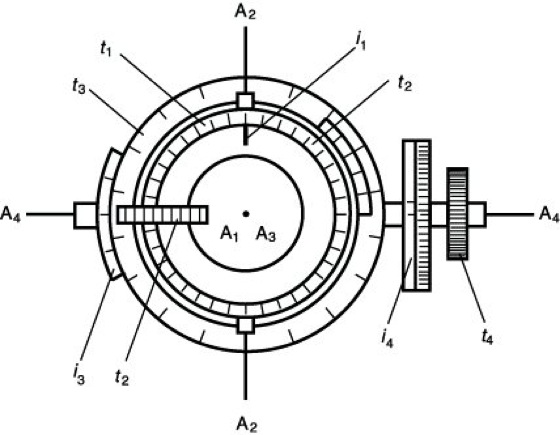

Universaldrehtisch: Vierachsiger Universaldrehtisch nach Fedorow. A1 bis A4 Drehachsen; i1, t1 Index und Teilkreis für Drehung um A1; t2 Teilkreis für die Drehung um A2 (rechter Wrightscher Bügel um 90° in die Zeichenebene gekippt); i3, t3 bzw. i4, t4 Index und Teilkreis für die Drehung um A3 bzw. A4.
