Perkolationstheorie

Thomas Filk, Freiburg

Die Perkolationstheorie beschäftigt sich allgemein mit der Entstehung und Beschreibung komplexer, meist ungeordneter Strukturen, die sich aus einfachen Bestandteilen zusammensetzen. Erste Modelle wurden bereits Anfang der 40er Jahre von P.J. Flory und W.H. Stockmeyer zur qualitativen Beschreibung der Polymergelierung (Gele) entwickelt. Der Name ›Perkolationstheorie‹ leitet vom lateinischen ›percolare‹ mit der Bedeutung ›durchdringen, durchseihen‹ oder auch ›eindringen‹ ab. Er wurde 1957 in einer Publikation von S.R. Brodbent und J.M. Hammersley geprägt und deutet auf eine wichtige Fragestellung der Perkolationstheorie hin: Unter welchen Bedingungen entstehen makroskopisch zusammenhängende komplexe Strukturen, die eine Verbindung zwischen meist räumlich entfernten Punkten oder Gebieten schaffen? Wann ist beispielsweise das Röhrensystem in einem porösen Medium so beschaffen, daß eine Flüssigkeit dieses Medium durchdringen kann?

Gegen Ende der 70er Jahre hat sich die Perkolationstheorie von einem Teilgebiet der statistischen Mechanik zu einem eigenständigen Forschungsgebiet etabliert. Dies hängt nicht zuletzt mit der Entwicklung schnellerer und größerer Computer zusammen, mit deren Hilfe auch komplexe Modelle der Perkolationstheorie numerisch intensiver untersucht werden können.

Die wesentlichen Methoden der Perkolationstheorie sind die Entwicklung mathematischer Modelle, die Anwendung und Erweiterung von Verfahren der statistischen Mechanik und natürlich numerische Verfahren wie die Simulation von Systemen auf einem Computer. Neben der Festkörperphysik steht die Perkolationstheorie in engem Kontakt mit der Hydrodynamik, der Physik der Polymere und der Chemie, ihre Anwendungsmöglichkeiten gehen jedoch weit über die Naturwissenschaften hinaus.

1. Cluster

Ein zentraler Begriff in der Perkolationstheorie ist der Begriff des Clusters. Er kann als Modell eines porösen Mediums dienen, aber auch für andere ungeordnete Strukturen stehen, z.B. für stark verzweigte Makromoleküle, die Verteilung bestimmter Bestandteile in Legierungen, für ein ungeordnetes Netzwerk elektrischer Leiter, oder auch abstrakt für ein komplexes System von Relationen.

Ein Cluster ist mathematisch ein Graph, d.h. eine Menge von Punkten (in der Perkolationstheorie oft Sites genannt) sowie Verbindungslinien zwischen einzelnen Punkten (Bonds), der in eine Ebene oder den dreidimensionalen Raum eingebettet ist, oder als Teil eines regulären Gitters aufgefaßt wird. Verallgemeinerungen zu d-dimensionalen Räumen bzw. Gittern werden ebenfalls untersucht. Für manche Anwendungen werden den Sites oder Bonds des Clusters noch bestimmte Eigenschaften zugeschrieben, z.B. eine mittlere Dicke, der Wert eines elektrischen Widerstands, ein chemischer Reaktions- bzw. Absorptionskoeffizient usw.

Clustereigenschaften dienen zur Charakterisierung und Beschreibung von Clustern. Für einen zusammenhängenden Cluster kann man generell intrinsische und extrinsische Clustereigenschaften unterscheiden. Intrinsische Clustereigenschaften lassen sich einzig aus der Struktur des Graphen, d.h. den kombinatorischen Relationen der Nachbarschaftsverhältnisse von Sites, definieren. Extrinsische Clustereigenschaften hingegen beziehen sich auf die Einbettung des Graphen in einer Fläche, einem Raum, oder auf einem regulären Gitter.

Zu den intrinsischen Clustereigenschaften zählt beispielsweise die sog. Masses des Clusters, d.h. die Anzahl der Sites (manchmal auch die Anzahl der Bonds), aus denen der Cluster besteht. Eine wichtige extrinsische Eigenschaft zur Charakterisierung eines Clusters ist sein Umfang (Clusteroberfläche), d.h. die Anzahl der Punkte des einbettenden Gitters, die zu einem Site des Clusters benachbart sind, aber nicht selber zum Cluster gehören.

Zwei Sites eines zusammenhängenden Clusters kann man sowohl intrinsisch als auch extrinsisch einen Abstand zuordnen. Intrinsisch definiert man den Abstand der Sites als die Länge (=Anzahl der Bonds) eines kürzesten Verbindungsweges auf dem Cluster zwischen den Sites. Extrinsisch wählt man meist den euklidischen Abstand, der durch die Einbettung in einen Raum oder ein Gitter definiert ist. Clustereigenschaften, die von einem Abstandsbegriff abhängen, können sich sehr unterscheiden, je nachdem, welche der beiden Definitionen benutzt wird. So gibt es einen intrinsischen bzw. extrinsischen Durchmesser eines Clusters (der maximale Abstand zwischen zwei Sites des Clusters) oder auch einen intrinsischen bzw. extrinsischen Gyrationsradius. Beide Größen definieren eine lineare Ausdehnung eines Clusters. Das gleiche gilt für die Korrelationslänge

, die den exponentiellen Abfall der Clusterkorrelationsfunktion beschreibt.

Man bezeichnet einen Cluster als perkolierend, wenn er gegenüberliegende Ränder des einbettenden Raumes bzw. Gitters verbindet. Denkt man sich den Cluster als elektrisch leitendes System, bei dem die Bonds Widerstände repräsentieren, und wird zwischen den Rändern eine Spannung angelegt, so kann durch einen perkolierenden Cluster ein Strom fließen. Die Leitfähigkeit

eines perkolierenden Clusters hängt nur von seinem Rückgrat ab, d.h. dem Teil des Clusters, durch den tatsächlich ein Strom fließt (siehe Abb. 1 ). Das Komplement des Rückgrats bezeichnet man auch als lose Enden (dangling ends). Innerhalb des Rückgrats kommt den einfach-zusammenhängenden Bonds eine besondere Bedeutung zu: Entfernt man einen einfach-zusammenhängenden Bond aus dem Rückgrat des Clusters, so zerfällt er in zwei Hälften, d.h. er ist kein perkolierender Cluster mehr. Für die Zerlegung eines Clusters in einfach-zusammenhängende Bonds des Rückgrats, mehrfach-zusammenhängende Bonds des Rückgrats und lose Enden hat H.E.Stanley den Begriff der ›Rot-Blau-Gelb-Zerlegung‹ geprägt.

Viele Clustereigenschaften lassen sich erst im Grenzfall unendlich großer Cluster definieren. Dazu zählen insbesondere verschiedene Dimensionsbegriffe, die sich einem Cluster zuordnen lassen. Die ClusterdimensionD ist durch eine Skalenrelation der Form

definiert, wobei s die Anzahl aller Sites ist, die sich innerhalb eines Abstands l von einem Referenzpunkt (über den gemittelt wird) befinden. Für große Werte von l erwartet man ein Skalengesetz obiger Form, wobei die Dimension D nicht unbedingt ganzzahlig sein muß. Je nach verwendetem Abstandsfunktional l ist D die intrinsische oder extrinsische Clusterdimension. Ist D nicht ganzzahlig, so handelt es sich bei dem Cluster um ein Fraktal.

Ein weiterer nützlicher Dimensionsbegriff ist die spektrale Dimension eines Clusters, die über die Rückkehrwahrscheinlichkeit eines Diffusionsprozesses bzw. Random Walks (s.u.) auf dem Cluster definiert wird. Auch der anomale Diffusionsexponent (anomale Diffusion) ist eine wichtige Clustereigenschaft. Clusterdimension, spektrale Dimension und anomaler Diffusionskoeffizient lassen sich natürlich auch für wichtige Teilgraphen eines Clusters, beispielsweise das Rückgrat, bestimmen.

Für einen unendlichen Cluster ist seine Größe bzw. Masse nicht mehr definiert. In diesem Fall hat sich die ClusterstärkeP als sinnvolle Charakterisierung erwiesen. P ist definiert als die Wahrscheinlichkeit, daß ein beliebiger Gitterpunkt Teil des unendlichen Clusters ist. Die Clusterstärke ist somit eine extrinsische Clustereigenschaft.

Bisher haben wir nur Clustereigenschaften eines einzelnen zusammenhängenden Clusters erwähnt. Oftmals interessiert man sich in der Perkolationstheorie aber für ein Ensemble von Clustern. So liefern die Perkolationsmodelle (s.u.) meist eine Clusterkonfiguration, d.h. ein Ensemble von unzusammenhängenden Clustern. Für ein solches Ensemble lassen sich Verteilungsfunktionen der Clustereigenschaften angeben, die sog. Clusterzahlen. Eine wichtige Clusterzahl ist

, die Anzahl der Cluster der Masse s pro Gitterpunkt. Daraus erhält man die Wahrscheinlichkeit

, daß ein beliebig herausgegriffener Gitterpunkt Teil eines Clusters der Masse s ist. Die mittlere Clustergröße ist dann durch den Erwartungswert von s

gegeben. Weiterhin ist

gleich der mittleren Anzahl von Clustern pro Site, unabhängig von ihrer Größe.

2. Perkolationsmodelle

Im Idealfall dienen komplexe physikalische Systeme als Vorlage, und die Perkolationstheorie sucht nach einfachen Modellen, Cluster mit den Eigenschaften dieser Systeme zu generieren. Oftmals ist der eingeschlagene Weg jedoch umgekehrt: Die Perkolationstheorie entwickelt bestimmte Verfahren zur Generierung von Clustern und untersucht – analytisch oder numerisch – welche Eigenschaften die so erzeugten Cluster haben.

Die einfachsten Perkolationsmodelle zur Erzeugung von Clusterkonfigurationen sind die Site-Perkolation und die Bond-Perkolation. Bei der Bond-Perkolation werden die Linien eines regulären Gitters mit einer unkorrelierten Wahrscheinlichkeit p markiert bzw. besetzt und dadurch als Teil eines Clusters definiert (vgl. Abb. 2 ). Bei der Site-Perkolation werden zunächst die Gitterpunkte mit einer Wahrscheinlichkeit p besetzt. Anschließend wird durch eine zweite Vorschrift entschieden, welche der besetzten Gitterpunkte durch Linien verbunden werden. Für die "nächste-Nachbar"-Site-Perkolation werden alle Gitterlinien besetzt, für die beide Endpunkte besetzt sind ( Abb. 3 ). Eine einfache Verallgemeinerungen dieser Verfahren ist die Site-Bond-Perkolation.

Kompliziertere Modelle berücksichtigen Korrelationen zwischen besetzten Sites oder Bonds. So kann man beispielsweise eine typische Konfiguration des Ising-Modells bei gegebener Temperatur vorgeben, und alle Gitterlinien, an deren Endpunkten die Werte der Spinvariablen positiv sind, als Teil eines Clusters auffassen. Für Ising-Konfigurationen bei unendlicher Temperatur gelangt man zur unkorrelierten Site-Perkolation zurück, wobei das Magnetfeld im Ising-Modell die Besetzungswahrscheinlichkeit steuert.

Die angegebenen Methoden der Site-Perkolation und Bond-Perkolation sind rein statistischer Natur und sagen oft wenig über die Kinematik der Entstehung von Clustern aus. Es gibt jedoch auch Modelle, die das Wachstum eines Clusters beschreiben. Das folgende iterative Verfahren, das eine diskrete Zeitentwicklung simuliert, ist beispielsweise äquivalent zur Site-Perkolation: Ausgehend von einem Ursprungspunkt werden dessen Nachbarpunkte mit einer Wahrscheinlichkeit p besetzt und die besetzten Sites mit dem Ausgangspunkt verbunden. In einem zweiten Schritt werden alle noch nicht behandelten Nachbarsites von bereits besetzten Sites mit einer Wahrscheinlichkeit p besetzt und wiederum benachbarte markierten Sites verbunden. Dieses Verfahren läßt sich iterativ fortsetzen, bis bei einem Schritt keine neuen Sites hinzugekommen sind. Man simuliert so die schrittweise Entstehung eines einzelnen Clusters aus der Site-Perkolation. Für eine gute Statistik muß dieser Prozeß genügend oft wiederholt werden.

3. Die Perkolationsschwelle

Von besonderem Interesse für die Perkolationstheorie sind die gemittelten Eigenschaften typischer Cluster als Funktion der Modellparameter, beispielsweise der Besetzungswahrscheinlichkeiten p. In allen oben genannten Fällen gibt es eine sog. Perkolationsschwelle

, oberhalb derer im thermodynamischen Grenzfall mit Wahrscheinlichkeit 1 ein Cluster unendlicher Größe existiert, wohingegen unterhalb der Schwelle die Wahrscheinlichkeit für einen unendlichen Cluster gleich Null ist. Bei endlichen Gittern betrachtet man meist die Wahrscheinlichkeit für das Auftreten eines perkolierenden Clusters. Diese Wahrscheinlichkeit nähert sich im thermodynamischen Grenzfall der scharfen Stufenfunktion (siehe Abb. 4 ).

Im Sinne der statistischen Mechanik handelt es sich bei diesem Phänomen um einen Phasenübergang, bei dem sich qualitative Eigenschaften des Systems verändern. Viele Clustereigenschaften verschwinden bzw. divergieren an der Perkolationsschwelle, so daß man wie in der statistischen Mechanik kritische Exponenten (Phasenübergänge und kritische Phänomene) definieren kann. Nähert man sich der Perkolationsschwelle von unten, so divergieren z.B. die mittlere Clusterzahl

, die mittlere Clustergröße

und die Clusterkorrelationslänge

und definieren die kritischen Exponenten

,

und

:

Nähert man sich der Perkolationsschwelle von oben, so verschwinden die Clusterstärke

und die Leitfähigkeit

und definieren die kritischen Exponenten

und

:

Die kritischen Exponenten sind oft von den Details der Modelle wie dem Gittertyp unabhängig, was wie in der statistischen Mechanik auf die Existenz von Universalitätsklassen zurückgeführt wird.

Während viele Clustereigenschaften, insbesondere die Clusterdimension, oberhalb bzw. unterhalb der Perkolationsschwelle eher auf reguläre Cluster hindeuten, handelt es sich bei den perkolierenden Clustern genau an der Perkolationsschwelle um Fraktale. Daher sind die ersten auftretenden perkolierenden Cluster, wenn man sich von unten der Perkolationsschwelle nähert, auch von besonderem Interesse.

4. Dynamische Prozesse auf Clustern

Bereits 1976 hat Pierre-Gilles de Gennes Diffusionsprozesse bzw. Random Walks auf Clustern untersucht und dafür den Begriff der Ameise im Labyrinth geprägt. Von besonderem Interesse sind in diesem Zusammenhang natürlich die fraktalen perkolierenden Cluster unmittelbar an der Perkolationsschwelle. Hier erwartet man anomale Diffusion und nicht-ganzzahlige spektrale Dimensionen.

Unterschiedliche Random-Walk-Vorschriften auf einem Cluster wurden gelegentlich durch die Angabe von Tiernamen bezeichnet. Eine ›blinde Ameise‹ beispielsweise versucht in alle Richtungen zu gehen, die durch das Gitter möglich sind, muß aber stehen bleiben, wenn die gewählte Richtung keinem Bond des Clusters entspricht. Eine ›kurzsichtige Ameise‹ wählt immer Schritte auf dem Cluster, allerdings nur zu benachbarten Sites. Ein ›Schmetterling‹ kann in einem Schritt auch größere Distanzen überwinden und ›Parasiten‹ diffundieren auf Gittertieren (s.u.). Für die kritischen Exponenten sind die Details der Random-Walk-Vorschrift oft nicht relevant.

Ein interessanter dynamischer Prozeß auf perkolierenden Clustern ist die sog. Invasionsperkolation. Hierbei repräsentiert der Cluster das Röhrensystem eines porösen Mediums. Von einer Seite des Clusters diffundiert eine Flüssigkeit in den Cluster und verdrängt eine andere Flüssigkeit zum gegenüberliegenden Rand hin. Da durch die eindringende Flüssigkeit oftmals Poren besetzt werden, so daß die andere Flüssigkeit nicht mehr abfließen kann, bleiben große Bereiche im Cluster mit der ursprünglichen Flüssigkeit besetzt. Die Invasionsperkolation läßt sich ebenfalls durch Random-Walk-Prozesse auf einem Cluster simulieren.

5. Methoden

In den vergangenen zwanzig Jahren wurde der Computer zum wichtigsten technischen Hilfsmittel der Perkolationstheorie. Nicht nur die verschiedenen Perkolationsmodelle zur Erzeugung von Clustern oder dynamische Prozesse auf Clustern lassen sich auf dem Computer simulieren, sondern auch die Analyse der Daten beispielsweise zur Bestimmung der Clustereigenschaften wäre ohne die Hilfe von Computern kaum noch möglich. Ein Zweig der Perkolationstheorie beschäftigt sich nahezu ausschließlich mit der Entwicklung von Computer-Algorithmen zur Analyse von Clustern in einem Clusterensemble.

Für viele Perkolationsmodelle lassen sich Näherungen in Form von Reihenentwicklungen angeben. So kann man bei der Site- und Bond-Perkolation eine Entwicklung nach kleinen Werten der Besetzungswahrscheinlichkeiten p vornehmen. Es tragen in diesem Fall nur kleine Cluster bei – sog. Gittertiere – , deren Formen und Kombinatorik noch analytisch angegeben werden können. Mit Hilfe von Padé-Methoden (Padé-Approximation) findet man meist gute Abschätzungen der Konvergenzradien dieser Reihen und damit auch der kritischen Punkte bzw. der Perkolationsschwellen.

In seltenen Fällen sind exakte Lösungen der Modelle in der Perkolationstheorie bekannt. Eine Ausnahme bilden Modelle auf eindimensionalen Gittern oder auf dem (unendlichdimensionalen) Bethe-Gitter. Für diese beiden Grenzfälle lassen sich viele Modelle geschlossen lösen, und man erhält so Hinweise auf das qualitative Verhalten mancher Clustereigenschaften als Funktion der Dimension.

Für einige zweidimensionale Modelle sind die exakten Werte der Perkolationsschwelle bekannt, beispielsweise für die Bond-Perkolation auf dem Dreiecksgitter (

), auf dem Quadratgitter (

) und auf dem Sechsecksgitter (

), oder die Site-Perkolation auf dem Dreiecksgitter (

).

Als sehr fruchtbar zur Beschreibung der Phänomene in der Nähe der Perkolationsschwelle haben sich Methoden der Renormierungsgruppentheorie (Renormierung) sowie Skalenansätze erwiesen.

Ein Skalenansatz für die Clusterzahl

der Form

mit einer geeigneten Funktion

erlaubt es, die kritischen Exponenten der Momente von

(dazu zählen z.B. die mittlere Clusterzahl, die Clusterstärke und die mittlere Clustergröße) durch die Exponenten

und

auszudrücken. Dadurch ergeben sich Relationen zwischen den kritischen Exponenten, die als Test der Skalenhypothese herangezogen werden können.

Aus obigem Skalenansatz läßt sich beispielsweise das Rushbrookesche Skalengesetz leicht herleiten:

Auch Verfahren des Finite-Size-Scalings (d.h. Skalenansätze, bei denen die Gittergröße einer der Parameter ist, bezüglich derer die physikalischen Größen wie z.B. die Clusterzahlen oder die Leitfähigkeit einem Skalengesetz genügen) werden mit Erfolg angewandt (Skalenverhalten).

Renormierungsgruppentransformationen können sowohl im Impuls- als auch im Ortsraum durchgeführt werden. Für die Beschreibung der Systeme in der Nähe der Perkolationsschwelle liefern oft einfache Ortsraumrenormierungsgruppentransformationen für kleine Gitterzellen überraschend gute Resultate. In diesen Fällen lassen sich die Renormierungsgruppengleichungen meist noch analytisch aufstellen. Renormierungsgruppentransformationen größerer Zellen können im allgemeinen nur numerisch behandelt werden.

Zur Untersuchung der fraktalen Eigenschaften von Clustern an der Perkolationsschwelle werden oft ›regelmäßige‹ Fraktale mit bekannten Eigenschaften wie der Sierpinski-Teppich oder die Mandelbrot-Given-Kurve (siehe Abb. 5 ) und entsprechende Verallgemeinerungen herangezogen. Wegen der Selbstähnlichkeit dieser Fraktale lassen sich hier Renormierungsgruppentransformationen exakt formulieren und somit die relevanten kritischen Exponenten bzw. Dimensionen berechnen.

6. Anwendungen

Das Modell der Bond-Perkolation wurde Anfang der 40er Jahre von P.J. Flory und W.H. Stockmeyer formuliert und untersucht. Man erhofft sich von diesem Modell ein besseres Verständnis der Mechanismen bei der Gelierung (Gele). In Abhängigkeit gewisser äußerer Parameter wie Temperatur, Dichte oder Druck verbinden sich in diesem Fall Moleküle mit mehreren chemisch aktiven Enden zu makroskopischen Clustern, die zu einer Verfestigung der ursprünglichen Lösung führen (siehe Abb.6 ). Das Hartwerden eines Eies beim Kochen ist ein Alltagsbeispiel eines solchen Prozesses. Ob diese Mechanismen durch das einfache Modell der Bond-Perkolation jedoch genau beschrieben werden, ist nach wie vor umstritten.

Viele Anwendungen der Perkolationstheorie entstammen natürlich dem Bereich der Physik, insbesondere der Festkörperphysik. Die Site-Perkolation ist beispielsweise ein Modell für die Entstehung spontaner globaler Magnetisierung in Legierungen. Stellen wir uns eine Legierung aus zwei Bestandteilen A und B vor. Die A-Atome haben ein magnetisches Moment, die B-Atome nicht. Sind zwei A-Atome benachbart, so kommt es bei tiefen Temperaturen zu einer parallelen Ausrichtung der Momente. Es erhebt sich nun die Frage, bei welcher Konzentration der A-Atome in der Legierung es zur Ausbildung von makroskopischen Clustern mit spontaner Magnetisierung kommt. Ist die Wechselwirkung zwischen A-A-Atompaaren dieselbe wie zwischen A-B-Atompaaren, so haben wir hier ein Beispiel für eine unkorrelierte Site-Perkolation. Andernfalls gibt es noch Korrelationen zwischen der Anordnung der A-Atome und B-Atome, und wir finden die oben erwähnte Erweiterung der Site-Perkolation zur Clusterentstehung in einem Ising-Modell. Mit solchen und ähnlichen Modellen hat die Perkolationstheorie ganz allgemein zu einem besseren Verständnis von Phasenübergängen und der Bildung geordneter Strukturen beigetragen.

Die Perkolationstheorie findet auch Anwendung bei der Konstruktion schnellerer Computeralgorithmen zur Simulation von Gittermodellen (Monte-Carlo-Simulation). 1987 haben R.H. Swendsen und J.S. Wang erstmals sog. Clusteralgorithmen entwickelt, bei denen die Veränderungen an einer Konfiguration für einen Update nicht lokal an einzelnen Punkten oder Linien vorgenommen werden, sondern innerhalb globaler Bereiche, den Clustern. Solche Verfahren zeichnen sich durch sehr kurze ›zeitliche‹ Korrelationen zwischen den Konfigurationen aus und sind daher besonders in der Nähe von kritischen Punkten sehr effizient. Andererseits benötigen sie aber auch einen großen Rechenaufwand zur Berechnung der Cluster.

Die Dynamik der Clusterentstehung bzw. Clusterausbreitung kann als Modell für die Ausbreitung von Waldbränden oder Epidemien dienen. Das Überspringen des Feuers von einem Baum auf einen nächsten Baum oder die Übertragung einer Krankheit von einem Organismus auf einen nächsten Organismus entspricht den Bonds eines Clusters. Je nach den Werten der Parameter (beispielsweise der Dichte der Bäume bzw. Organismen) kommt es zur Ausbildung eines großen Clusters, d.h. zu einem flächendeckenden Waldbrand bzw. einer ausgedehnten Epidemie. In der Astrophysik werden Modelle der Perkolationstheorie zur Erklärung der Propagation der Sternentstehung in Galaxien verwandt, andere Perkolationsmodelle dienen der Beschreibung der Ausbreitung von Bruchstellen in der Bruchmechanik.

Typische Problemstellungen der Perkolationstheorie ergeben sich auch bei der Auswertung von Probebohrungen bei der Ölgewinnung. Hier geht es z.B. um die Frage, inwieweit sich aus einer Materialprobe die Ausdehnung und Beschaffenheit eines Ölfeldes bestimmten läßt. Deutet die Beschaffenheit einer Probe eher auf ein großes, zusammenhängendes Ölfeld, oder eher auf kleine, unzusammenhängende Cluster hin? Wie groß ist die Wahrscheinlichkeit, daß eine zweite Bohrung in einem bestimmten Abstand von der ersten Bohrung auf dasselbe Ölfeld trifft? Wie müssen die Bohrungen angeordnet werden, so daß ein möglichst großer Anteil des Öls tatsächlich abgepumpt werden kann? Solche und ähnliche Fragen lassen sich mit Hilfe der Perkolationstheorie angehen.

Dynamische Aspekte der Perkolationstheorie treten beim Problem der Kontamination von Erde nach einem Unfall mit giftigen Chemikalien auf. Hier geht es um die Frage, wieweit und wie schnell sich die Chemikalie auf Grund von Diffusionsprozessen in einem porösen Material wie dem Erdreich ausbreiten kann.

Die Perkolationstheorie findet heute in vielen Bereichen auch außerhalb der Naturwissenschaften Anwendung, beispielsweise bei der Beschreibung der Expansion und Verknüpfung bestimmter Industriezweige in den Wirtschaftswissenschaften oder bei der Optimierung des Fließverhaltens des Verkehrs in einer Großstadt. Die hier angegebene Liste von Anwendungsbeispielen kann daher nur einen kleinen Einblick in die Möglichkeiten der Perkolationstheorie geben und ist bei weitem nicht vollständig.

Literatur:

Weiterführende Literatur und Übersichtsartikel:

D. Stauffer und A. Aharony: Perkolationstheorie – Eine Einführung; VCH-Verlag, Weinheim, 1995.

M. Sahimi: Flow and Transport in Porous Media and Fractured Rock; VCH-Verlag, Weinheim, 1995.

J.W. Essam: Percolation Theory; Rep. Prog. Phys. Vol.43 (1980) 833-912.

H. Kesten: Percolation Theory for Mathematicians, Birkhäuser, Boston, 1982.

Perkolationstheorie 1: Perkolierender Cluster (a) und sein Rückgrat in der Bond-Perkolation.

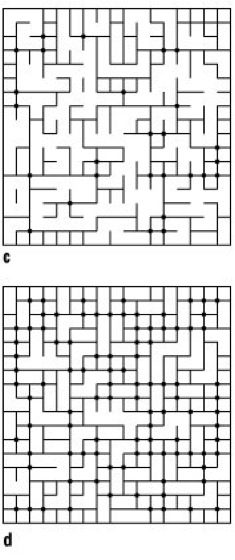

Perkolationstheorie 2: Bond-Perkolation für vier verschiedene Besetzungswahrscheinlichkeiten: a) p = 0,2, b) p = 0,4, c) p = 0,6 und d) p = 0,8.

Perkolationstheorie 3: Site-Perkolation auf dem Quadratgitter bei einer Besetzungswahrscheinlichkeit p = 0,5. (aus: Sahimi, VCH 1995)

Perkolationstheorie 4: Wahrscheinlichkeit für das Vorhandensein eines unendlichen Clusters (

) bzw. perkolierenden Clusters auf einem endlichen Gitter der linearen Ausdehnung L (W_L) als Funktion der Besessungswahrscheinlichkeit.

Perkolationstheorie 5: Die ersten Schritte zur Konstruktion der Mandelbrot-Given-Kurve. Bei jeder Iteration wird das Einheitssegment durch 8 Segmente ersetzt.

Perkolationstheorie 6: Polymergelierung von Trimethylbenzol. Im unteren Teil sind zwei verschiedene Stadien der Clusterbildung skizziert.
