Lexikon der Chemie: Kolonne

Kolonne, eine turm- oder säulenförmige technische Apparatur zur Destillation, Extraktion, Absorption oder Adsorption von Stoffgemischen. In der Industrie werden K. meist aus Metall hergestellt, für spezielle Zwecke, z. B. in der pharmazeutischen Industrie, auch aus technischem Glas. Für Laboratoriumszwecke werden K. aus Apparateglas gefertigt. Die K. bestehen meist aus einem hohlen, senkrecht stehenden und aus mehreren Teilen (Schüssen) zusammengesetzten Zylinder, in den mehrere Böden oder Rieselbleche eingebaut oder Füllkörper eingeschüttet sind. Die sonstige Ausrüstung richtet sich nach dem betreffenden Verwendungszweck. Destillationskolonnen besitzen am unteren Ende einen Behälter, Blase oder Sumpf genannt. Am oberen Ende, dem Kopf der K., befindet sich ein Kühler. Die eingebauten Böden werden als Glocken-, Sieb-, Gitterrost- oder Ventilböden ausgeführt (Abb.); dementsprechend unterscheidet man zwischen Glockenbodenkolonnen, Siebbodenkolonnen, Turbogridkolonnen u. a. In Füllkörperkolonnen werden anstelle der Böden Füllkörper verschiedener Formgebung eingefüllt. In Rieselblechkolonnen sind senkrechte Blech- oder Kunststoffpakete (Rieselbleche) eingebaut. Extraktionskolonnen sind oft mit einer senkrechten drehbaren Welle ausgerüstet, die in bestimmten Abständen Scheiben trägt (Drehscheibenkolonnen). Diese rotierenden Scheiben tragen während des Austauschprozesses zur besseren Flüssigkeitsverteilung bei. Dasselbe bewirken Siebbleche, die sich in Richtung der Kolonnenachse hin- und herbewegen. So ausgerüstete K. werden Pulsatorkolonnen genannt. Diese Typen können auch so gebaut sein, daß die Siebe als Böden festgehalten werden, während die gesamte Flüssigkeitssäule in vertikale Pulsationsschwingungen versetzt wird. Absorptionskolonnen haben die gleichen Einbauten wie K. für destillations- und Extraktionsprozesse. Adsorptionskolonnen mit Adsorptionsmittelfüllungen, z. B. Aktivkohle, werden oft auch als Adsorptionstürme (Adsorber) bezeichnet.

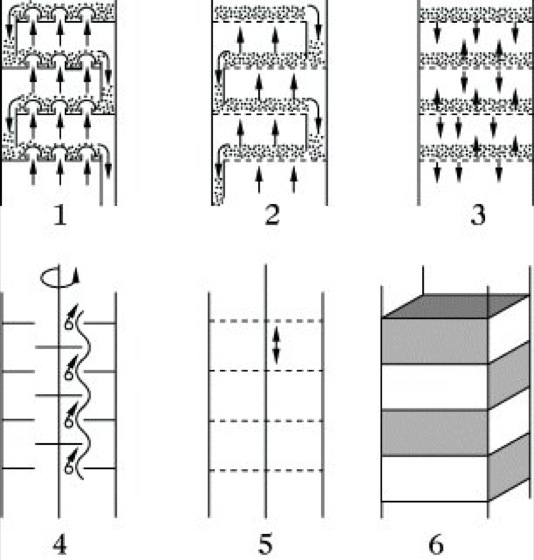

Kolonne. Abb.: 1 Glockenbodenkolonne, 2 Siebbodenkolonne, 3 Turbogridkolonne, 4 Drehscheibenkolonne, 5 Pulsatorkolonne, 6 Blechpaket für Rieselblechkolonne.
