Lexikon der Kartographie und Geomatik: Kartenkonstruktionsprogramm

Kartenkonstruktionsprogramm, E map-construction-software, ist eine Anwendersoftware zur (teilweise) automatisierten Herstellung von Karten auf Basis von digitalen geometrischen Daten und Sachdaten.
Kartenkonstruktionsprogramme generieren Karten aus hauptsächlich vektoriellen geometrischen Daten, indem sie, durch Anweisungen oder Berechnungen gesteuert, selektiv auf einzelne Datensätze zugreifen. Entsprechend des jeweiligen Kartennetzentwurfs, des Maßstabs, verschiedener eventuell implementierter Generalisierungsalgorithmen oder eines wissensbasierten Zeichen-Referenzsystems erzeugen sie automatisch oder teilweise interaktiv Kartengraphik.
Neben dieser Fähigkeit zur Kartengenerierung aus geometrischen Daten können Kartenkonstruktionsprogramme auch thematische Karten aus Sachdaten erzeugen. Hierzu sind verschiedene Kartentypen, wie z. B. Choroplethenkarte, Flächendiagrammkarte, Gitternetzkarte, Isolinienkarte, Liniendiagrammkarte, Standortdiagrammkarte, Schichtstufenkarte usw. in Form parametrisierbarer Funktionsaufrufe implementiert. Diese Funktionen erzeugen unter Beachtung des entsprechenden kartographischen Datenmodells (hierbei z. B. unter Berücksichtigung des Skalierungsniveau, usw.) die erforderliche Graphik (Diagramme, Signaturen, Schraffuren, Farbverläufe usw.). Der Benutzer greift hierbei steuernd ein, indem er z. B. Schraffuren oder Farben auswählt, Aufsatzpositionen für Diagramme definiert, Beschriftungen anpasst usw.
Die Konstruktionsanweisungen und die Steueranweisungen zur Anpassung der Graphik werden in speziellen Dateien (Kommandodateien) protokolliert und können somit jederzeit reproduziert werden. Zudem bietet sich dadurch die Möglichkeit, Serien von Karten mit unterschiedlichem Raumausschnitt jedoch identischer Thematik schnell zu generieren, da die Konstruktion auf einer strikten Trennung von geometrischen Daten, Sachdaten und Kommandodaten basiert.
Moderne Kartenkonstruktionsprogramme erlauben die Kombination verschiedenartiger Kartentypen in Form von Kartenschichten. Damit werden mehrere Aussageebenen in einer Karte dargestellt. Zudem erzeugen solche Systeme die entsprechende Legende automatisch, wobei dies wie auch Teile der konstruierten Kartengraphik interaktiv verändert bzw. angepasst werden kann. In der Regel weisen die Programme entsprechende Software-Schnittstellen zur Erzeugung druckbarer Daten (zumeist Postscript) auf. Die Kartenkonstruktionsprogramme der verschiedenen Hersteller unterscheiden sich teilweise stark in ihrer jeweiligen funktionalen Ausrichtung, wodurch sich auch unterschiedliche Eignungen für spezielle Einsatzbereiche ergeben (Tab.).

WWR

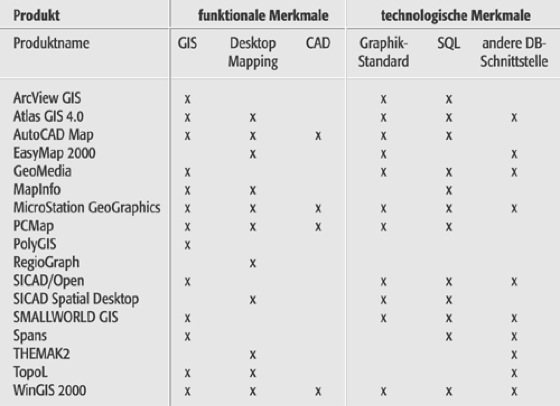

Kartenkonstruktionsprogramm (Tab.):Kartenkonstruktionsprogramm (Tab.): Vergleich ausgewählter Kartenkonstruktionsprogramme.
Copyright 2001 Spektrum Akademischer Verlag, Heidelberg
