Lexikon der Neurowissenschaft: Funktionsschaltbild

Funktionsschaltbild s, unter anderem in der Ethologie verwendete Darstellung funktioneller Zusammenhänge, z.B. beobachteter Regeln in der Verhaltenssteuerung, durch graphische Symbole für Elemente einer Verschaltung aus Sinneselementen, Nervenzellen und Ausführungsorganen ( siehe Abb. ). Das biologische Funktionsschaltbild ist weniger abstrakt als das kybernetisch-technische Blockschaltbild; es entspricht eher einem technischen Schaltplan, der Symbole für Widerstände, Gleichrichter usw. enthält, und veranschaulicht das Zusammenwirken verschiedener, meist hypothetisch angenommener Mechanismen (z.B. bei Black-box-Verfahren). Komplexe Zusammenhänge der Verhaltenssteuerung lassen sich im Funktionsschaltbild vielfach präziser als verbal und anschaulicher als in mathematischen Formeln darstellen. Daher haben Funktionsschaltbilder einen hohen Anschauungswert und können als analoge Arbeitsmodelle bei der wissenschaftlichen Aufklärung kausaler Zusammenhänge von großem Wert sein. doppelte Quantifizierung.



Funktionsschaltbild

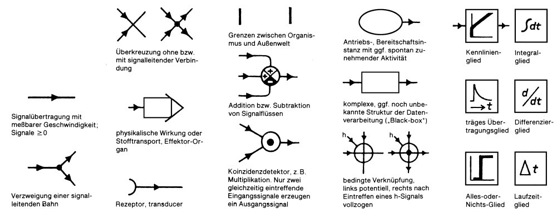

Die wichtigsten graphischen Symbole für verhaltensbiologische Funktionsschaltbilder (nach B. Hassenstein)
